Manual de Tomografia
Três exames de tomografia computadorizada reais, cortados como no aparelho: role o scroll e a pilha avança corte a corte. Cada estrutura vem com morfologia, função, densidade em unidades Hounsfield, janela ideal, como encontrá-la na imagem, o que muda quando ela adoece e o aspecto de cada alteração na TC.
Antes de começar
Como usar o visualizador
Role para percorrer os cortes
A roda do mouse, o arraste vertical ou as setas do teclado avançam a pilha — o mesmo gesto de uma estação de trabalho. No celular, arraste o dedo sobre a imagem.
Troque a janela e veja outro exame
O mesmo corte muda completamente entre janela pulmonar, mediastinal, óssea e cerebral. Os presets mostram por que a janela é uma decisão diagnóstica, não um ajuste estético.
Clique numa estrutura e vá ao corte dela
A lista lateral leva direto ao corte em que a estrutura aparece rotulada, e marca na régua todos os cortes em que ela é visível.
Estude o dossiê e teste-se
Cada estrutura tem morfologia, função, densidade, janela, reparos, clínica e alterações. No fim, um quiz e o modo treino, em que você tem de achar o corte.
TC de Tórax
4 séries · 64 estruturas · 123 cortes
O tórax é a região em que a tomografia mais supera a radiografia: o mesmo corte, lido em duas janelas diferentes, revela dois exames distintos. Aqui você percorre o coração câmara por câmara, aprende a nomear lobos e fissuras pelo mapa das cisuras, monta o mediastino a partir de quatro cortes de referência e treina o esqueleto e as partes moles que quase todo mundo pula.

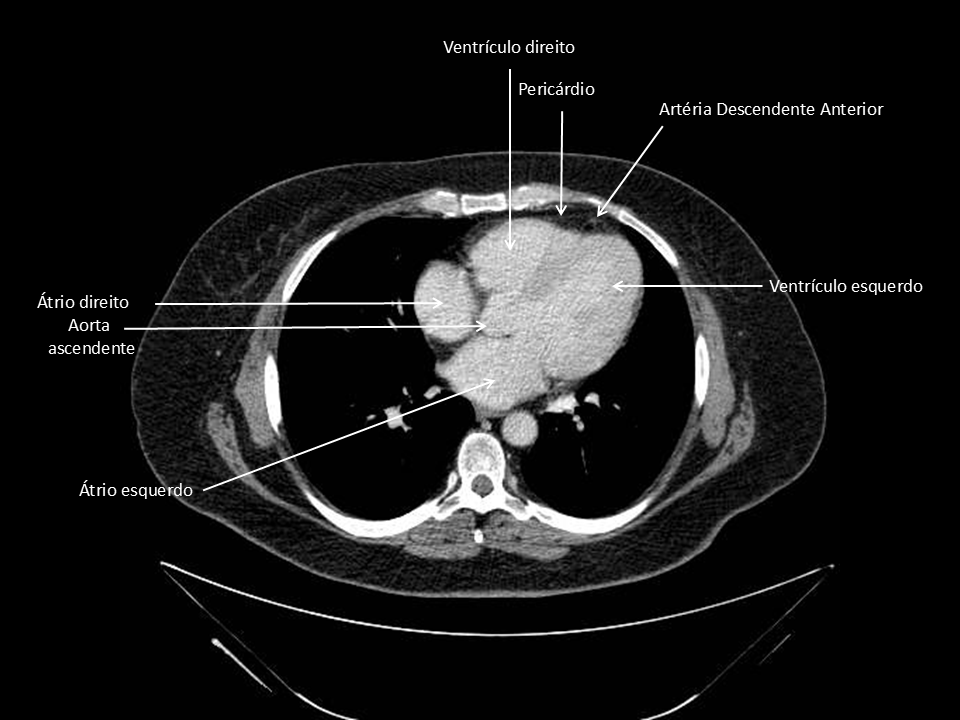

Coração
Câmaras, coronárias, grandes vasos e pericárdio no corte axial

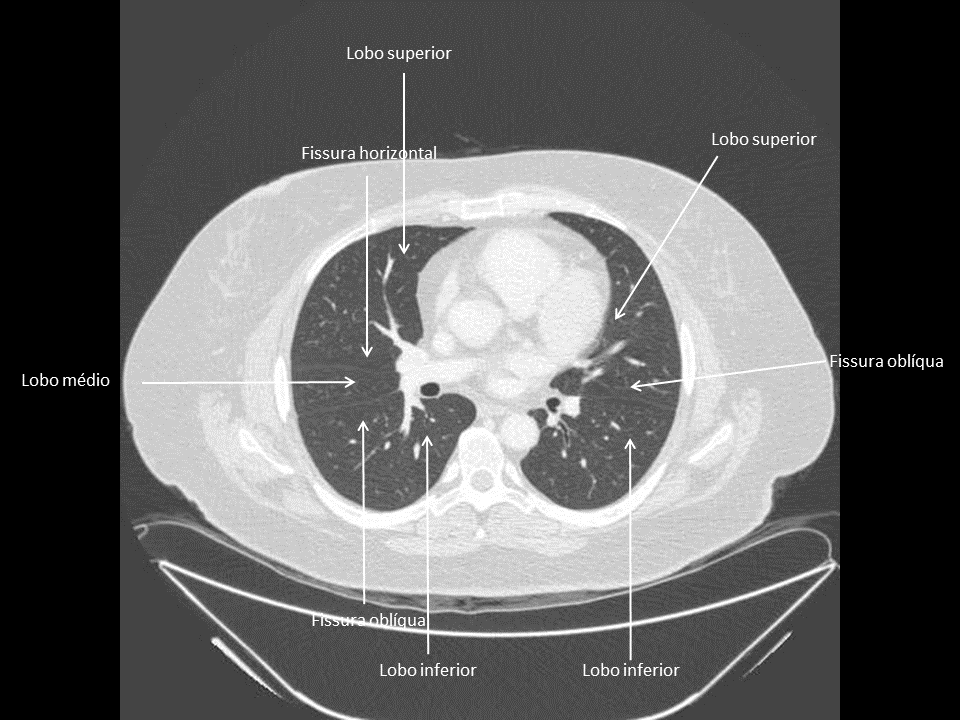

Pulmão e pleura
Lobos, fissuras, árvore brônquica e as interfaces pleurais

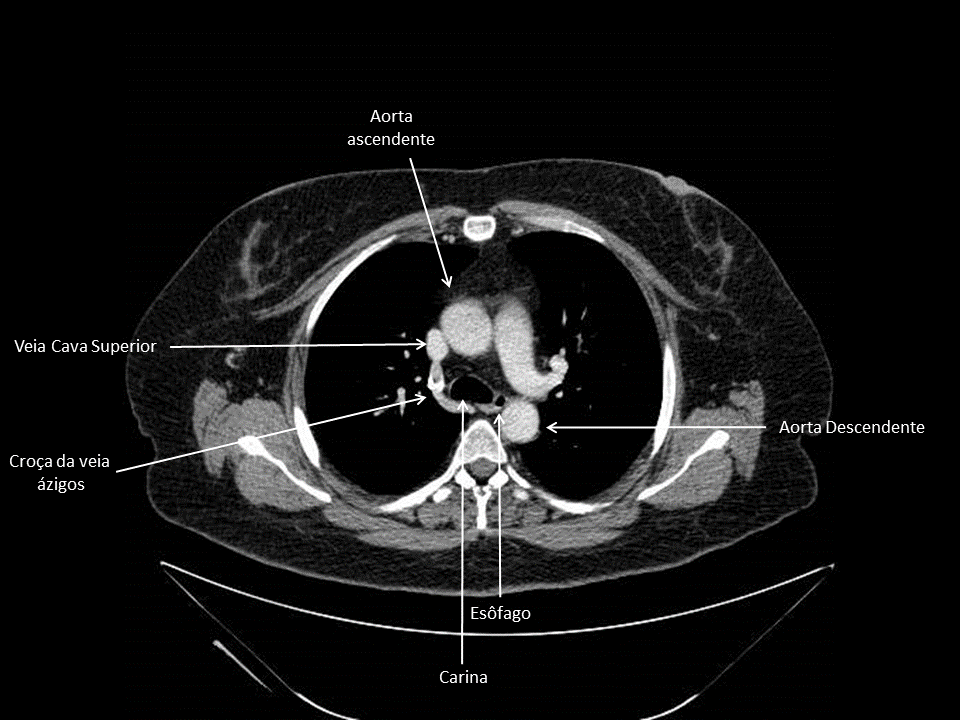

Mediastino
Grandes vasos, traqueia, esôfago e a anatomia dos quatro cortes clássicos

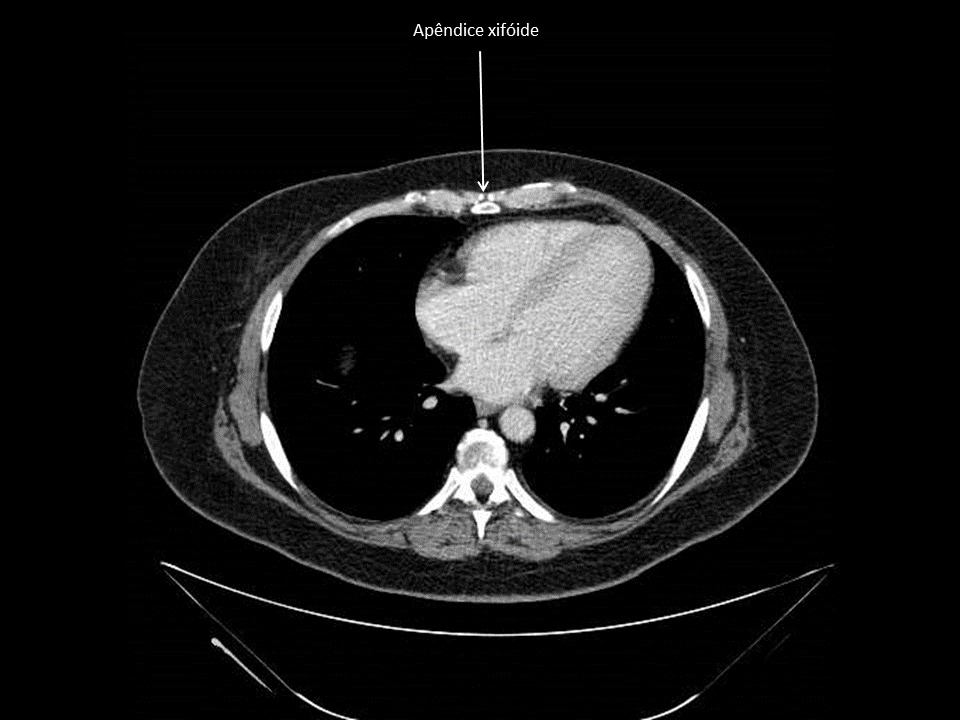

Partes moles e ossos do tórax
Arcabouço ósseo, cintura escapular, mamas, tireoide e a transição toracoabdominal
TC de Abdome
10 séries · 122 estruturas · 391 cortes
O abdome é o território onde o tempo do contraste define o diagnóstico: a mesma lesão aparece, some ou muda de cara conforme a fase. Esta seção percorre os três sistemas vasculares, todo o tubo digestivo, as vísceras sólidas, o trato urinário, a pelve masculina e feminina, a musculatura e o esqueleto — dez séries que, juntas, cobrem a leitura completa de uma TC de abdome e pelve.

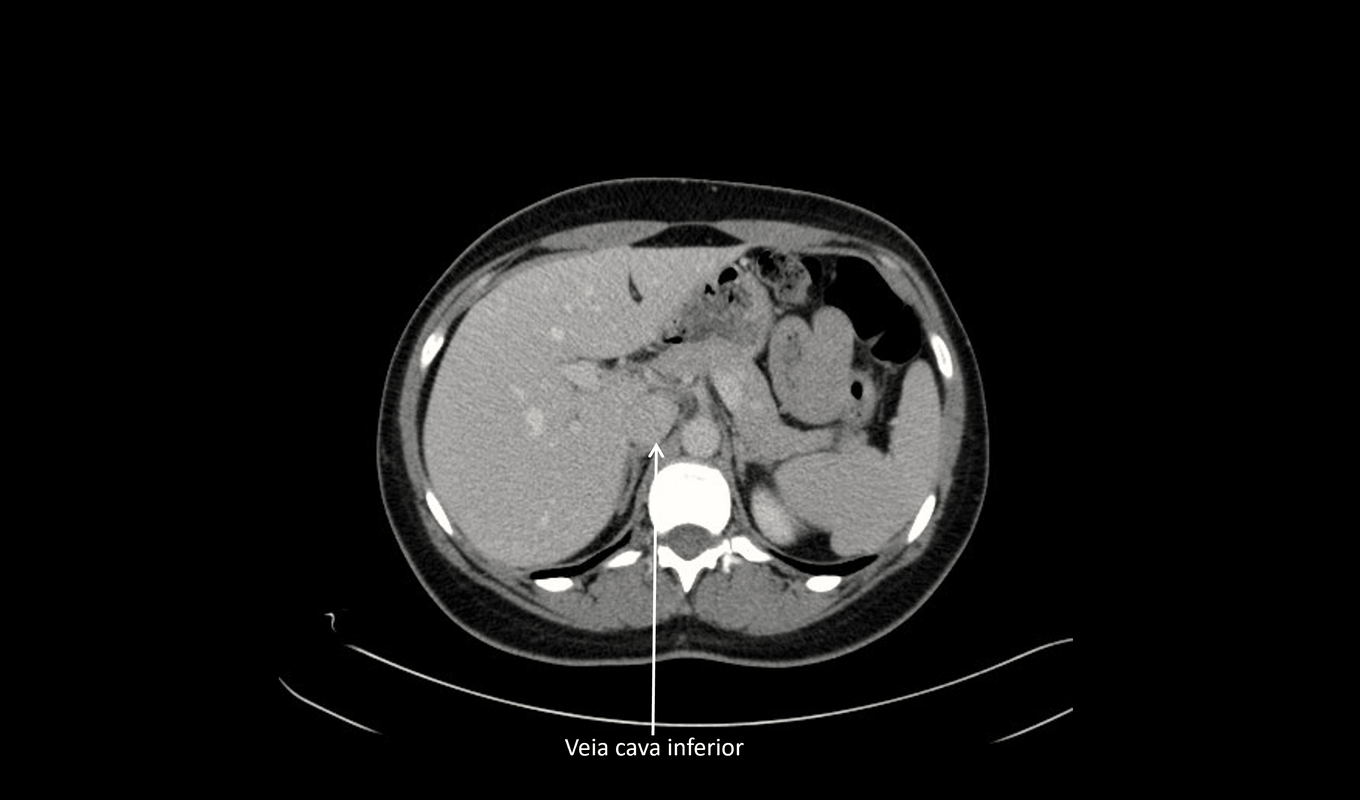

Sistema venoso caval
Veias hepáticas, cava inferior e veias renais — a via de retorno do abdome

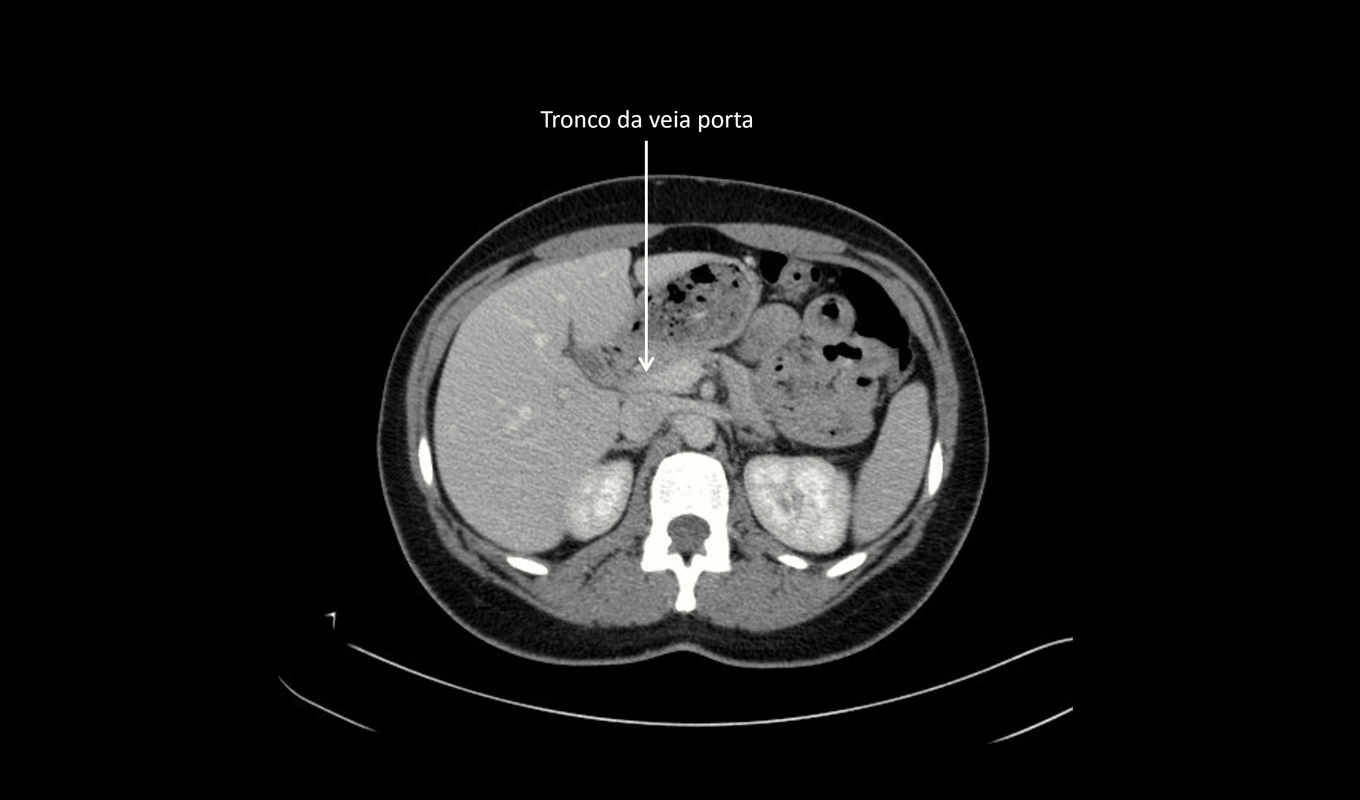

Sistema venoso portal
Veia porta, tributárias mesentéricas e a anatomia da hipertensão portal

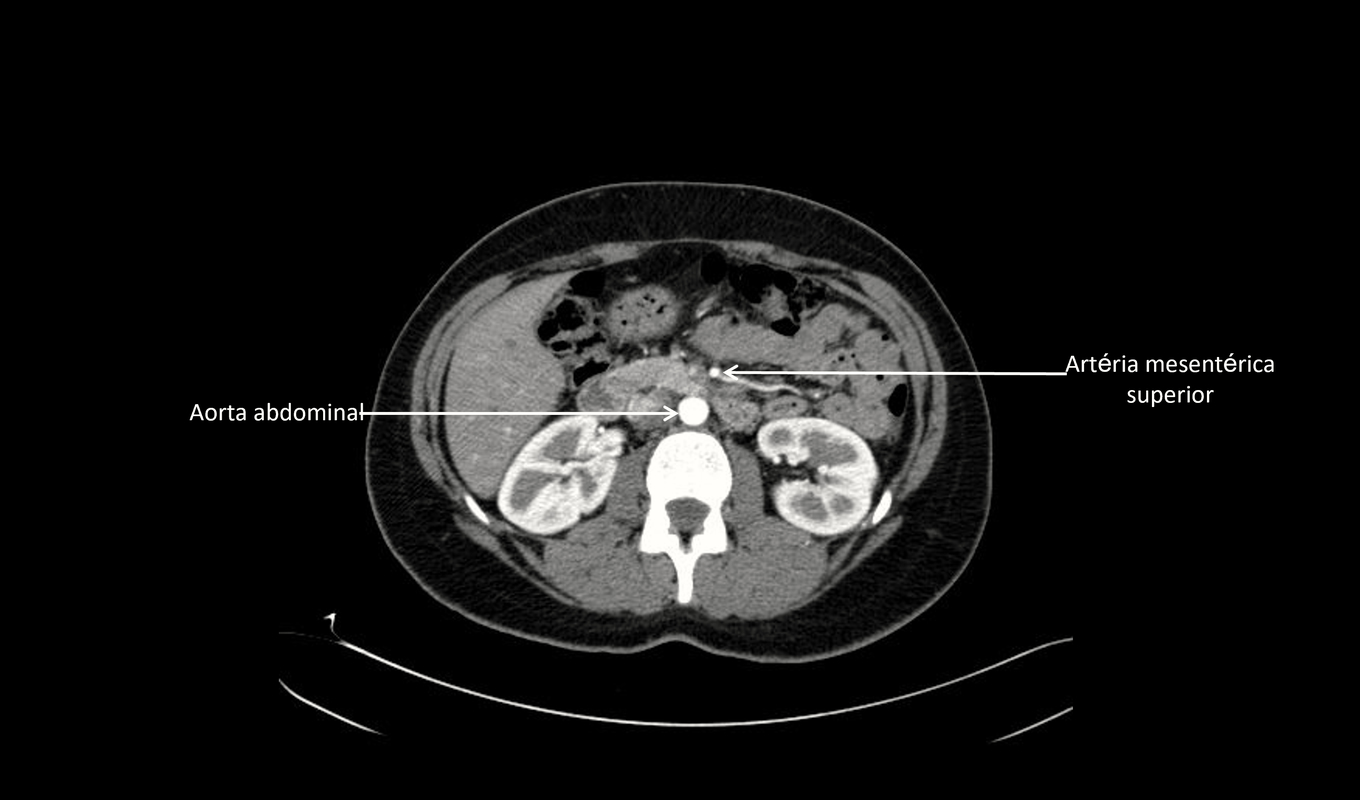

Sistema arterial
Aorta abdominal, tronco celíaco, mesentéricas, renais e ilíacas

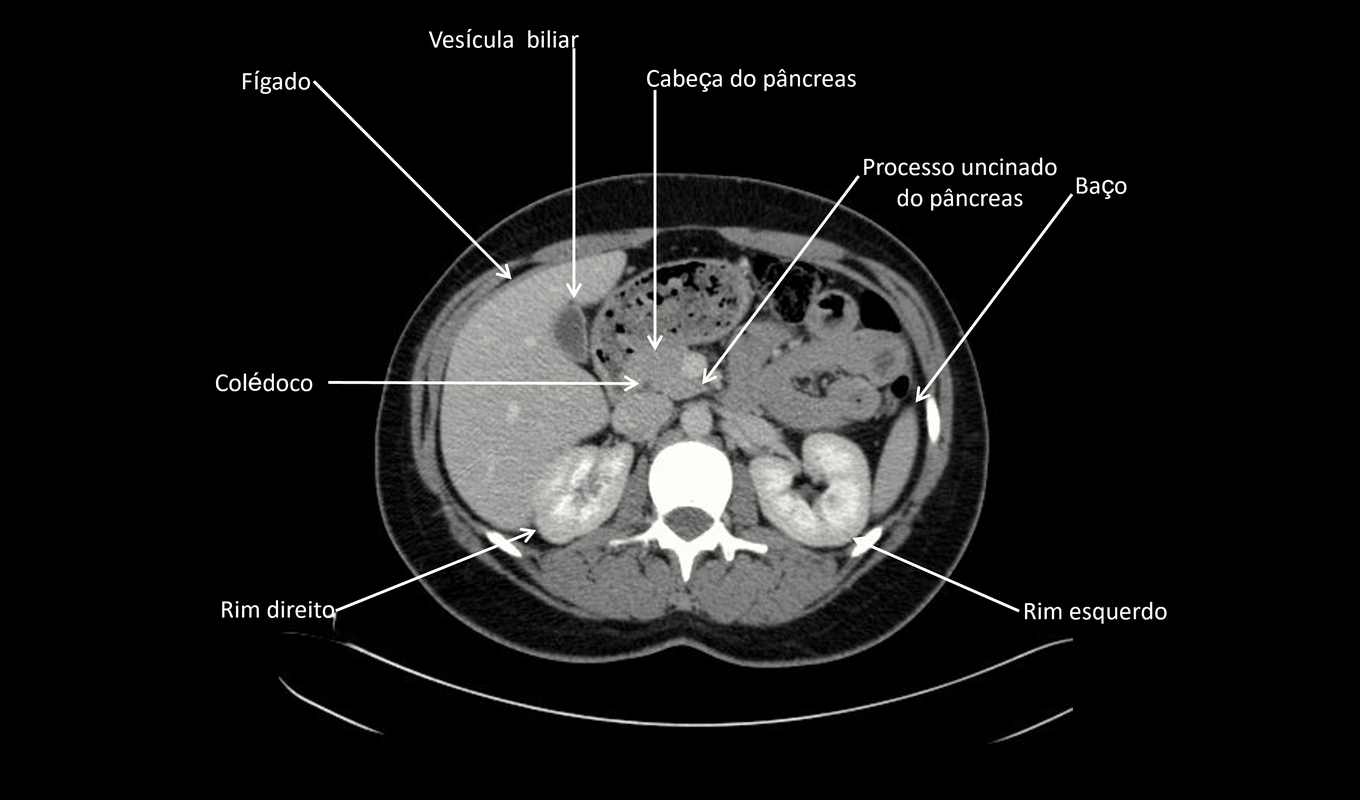

Vísceras parenquimatosas
Fígado, vias biliares, pâncreas, baço, adrenais e rins

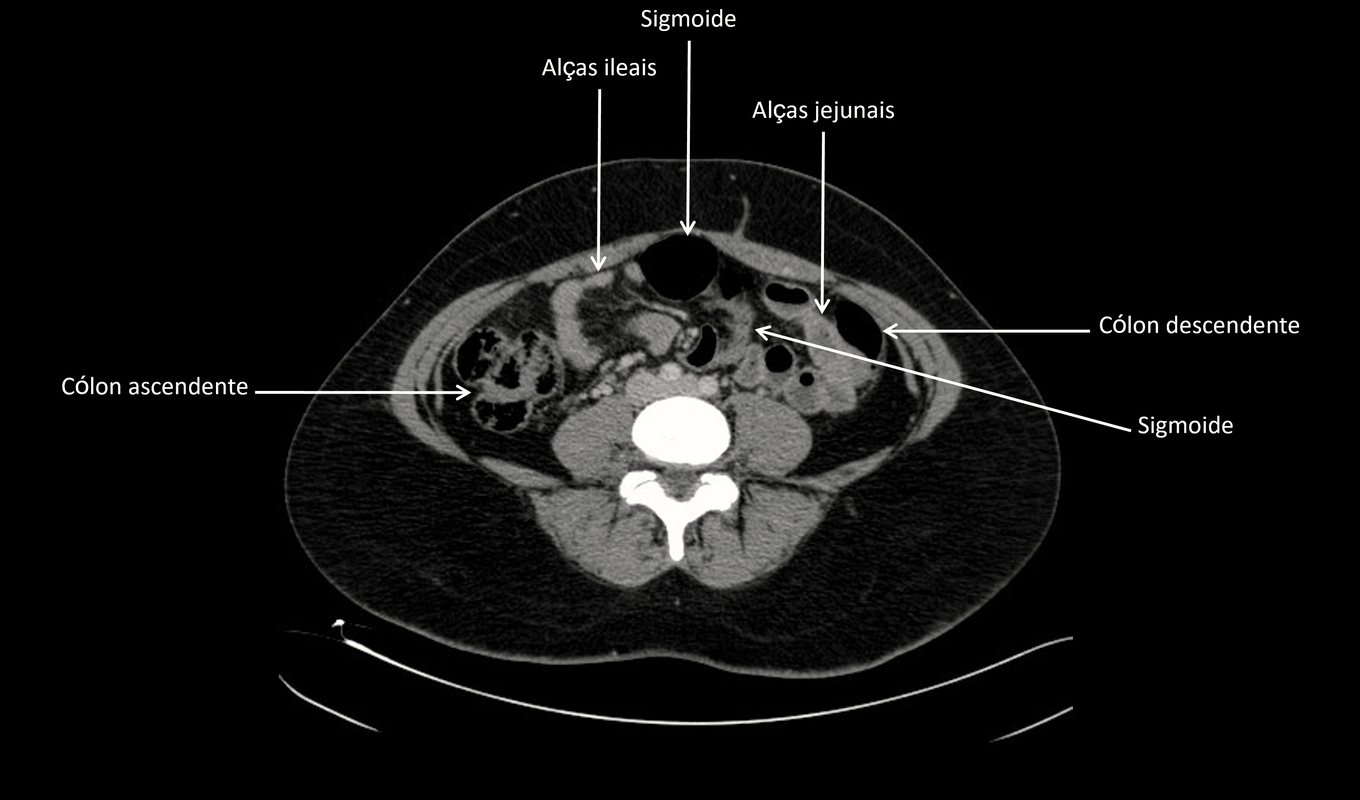

Vísceras ocas
Do esôfago distal ao reto — o tubo digestivo inteiro, corte a corte

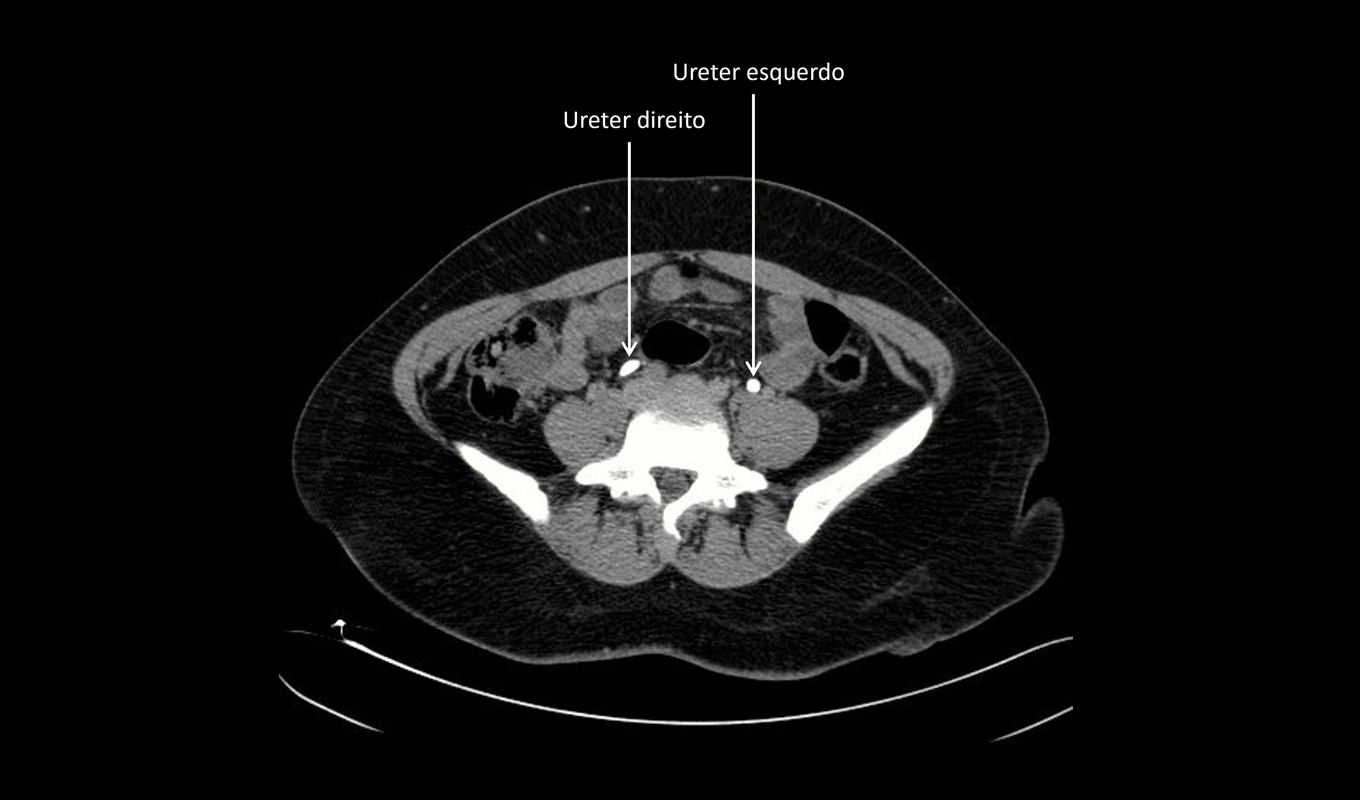

Trato urinário
Cálices, pelve renal, ureteres e bexiga — o caminho da urina na urotomografia

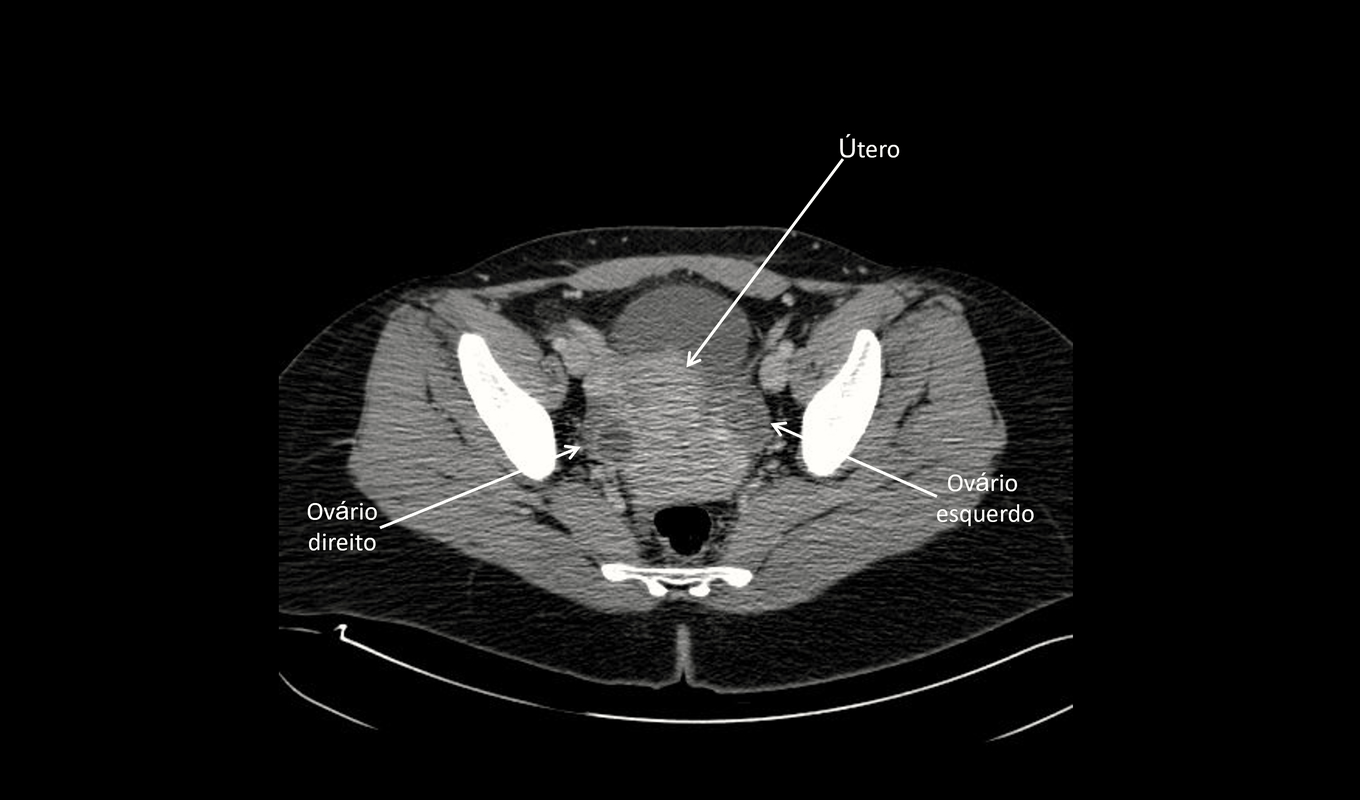

Pelve feminina
Útero e ovários — anatomia, ciclo e as urgências ginecológicas na TC

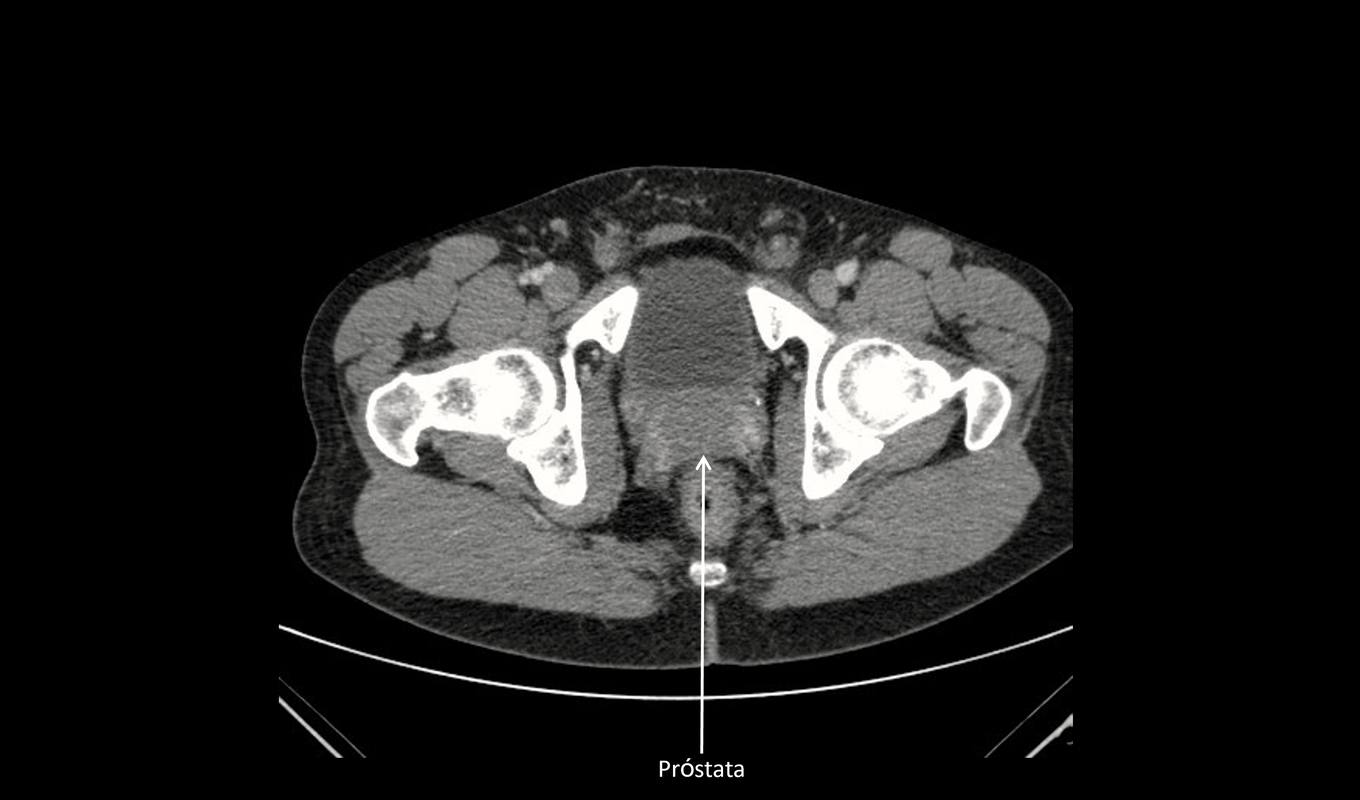

Pelve masculina
Próstata e vesículas seminais — anatomia zonal, estadiamento e armadilhas

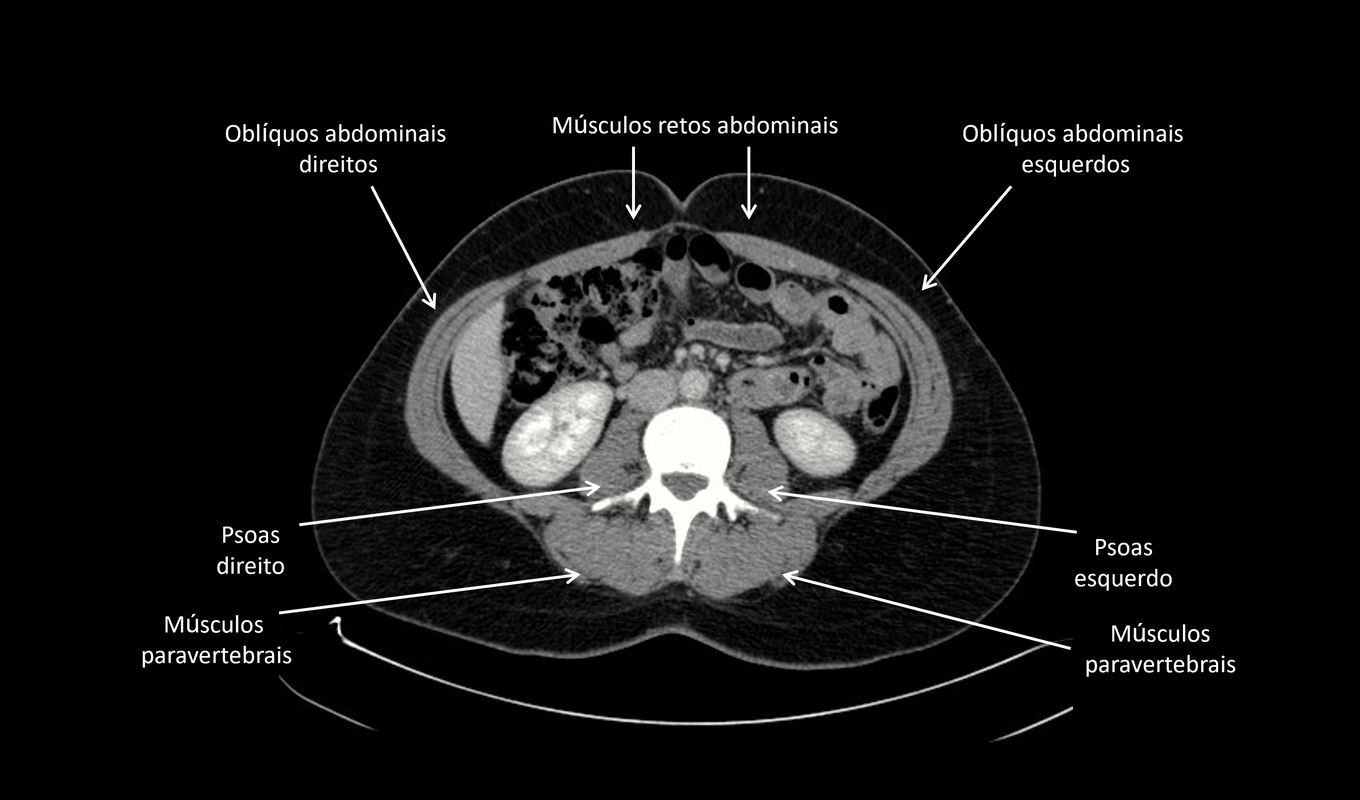

Musculatura do abdome
Parede abdominal, pilares diafragmáticos, psoas e a musculatura glútea

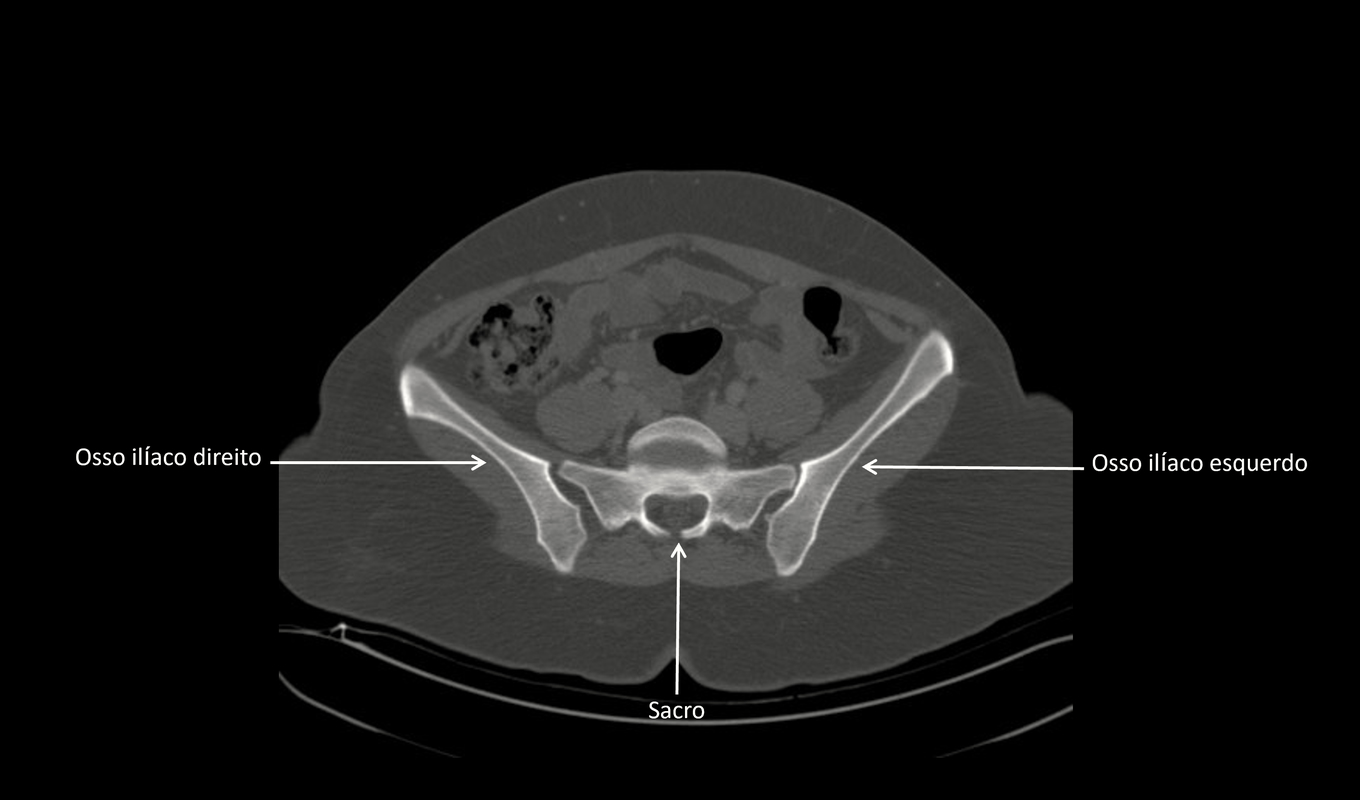

Ossos do abdome e da pelve
Últimos arcos costais, coluna lombar, anel pélvico e fêmur proximal
TC de Crânio
6 séries · 86 estruturas · 126 cortes
A TC de crânio é o exame mais pedido do mundo e um dos mais difíceis de ler bem — tudo o que importa está separado por poucas unidades Hounsfield, e só a janela certa revela. Aqui você aprende a ler por simetria, a reconhecer os territórios vasculares, a seguir o caminho do líquor e a distinguir sutura de fratura.

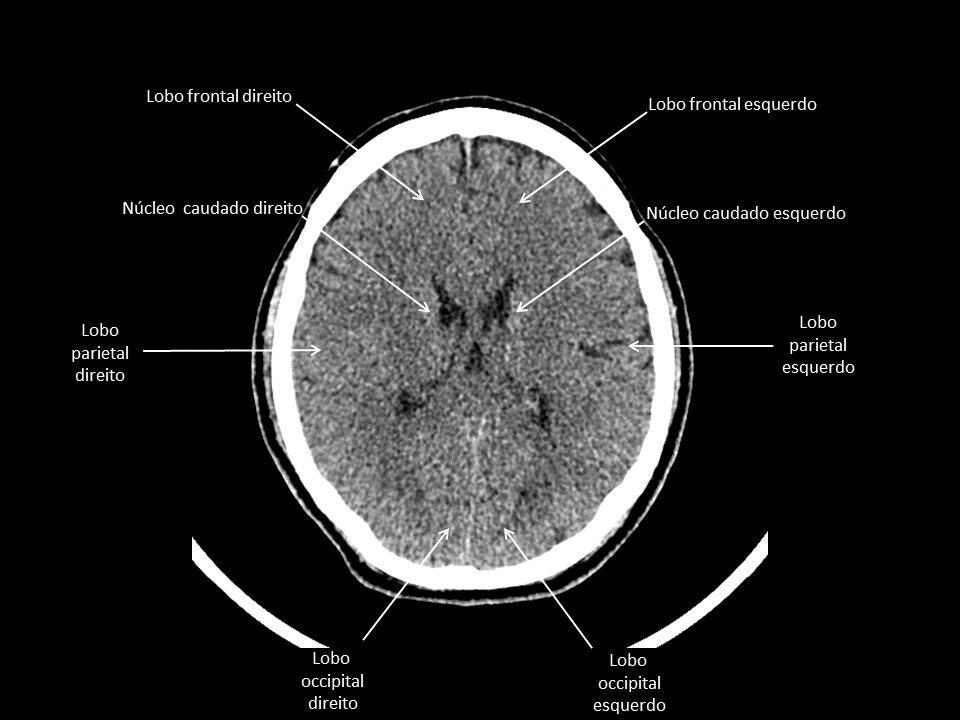

Parênquima encefálico
Tronco, cerebelo, lobos, núcleos da base e cápsula interna

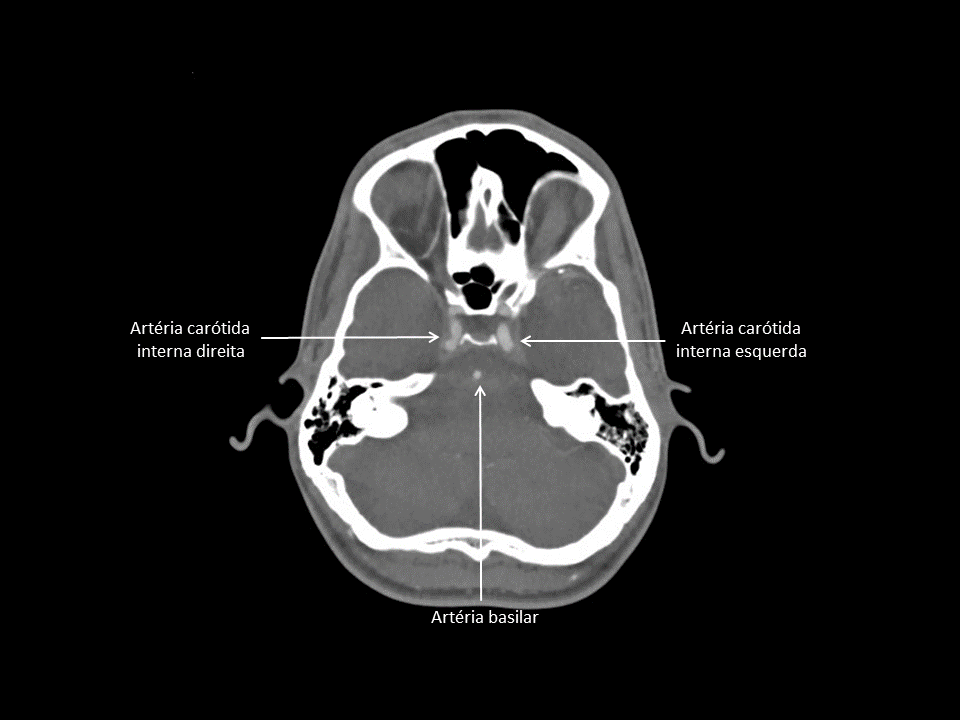

Sistema arterial do crânio
Carótidas, vertebrais, basilar e as três cerebrais do polígono de Willis

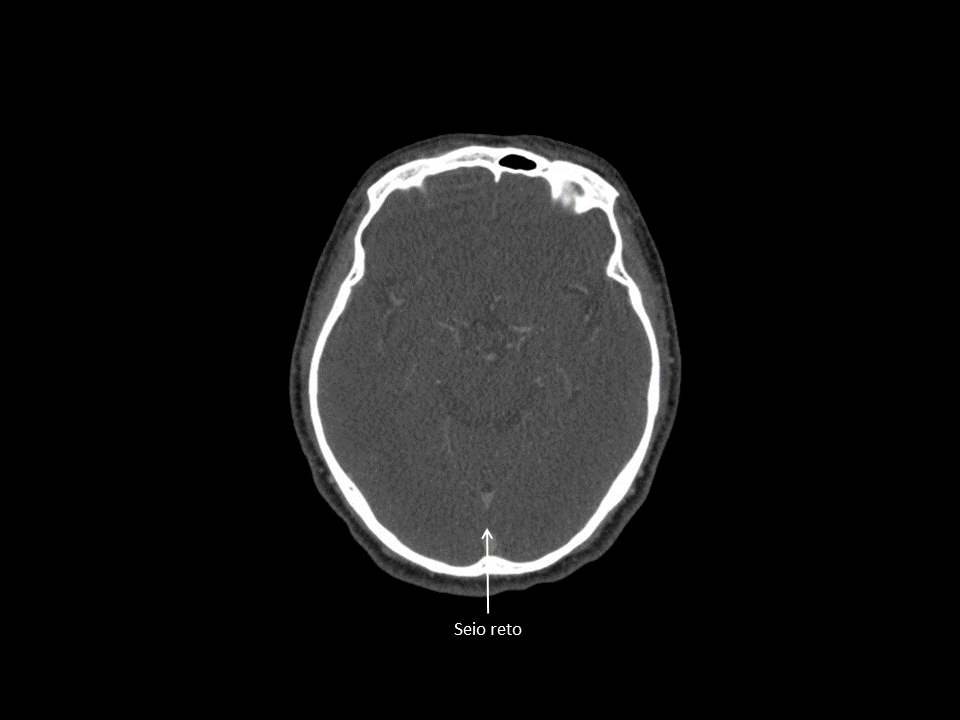

Sistema venoso do crânio
Seios durais, confluência, sigmoides e jugulares — a drenagem do encéfalo

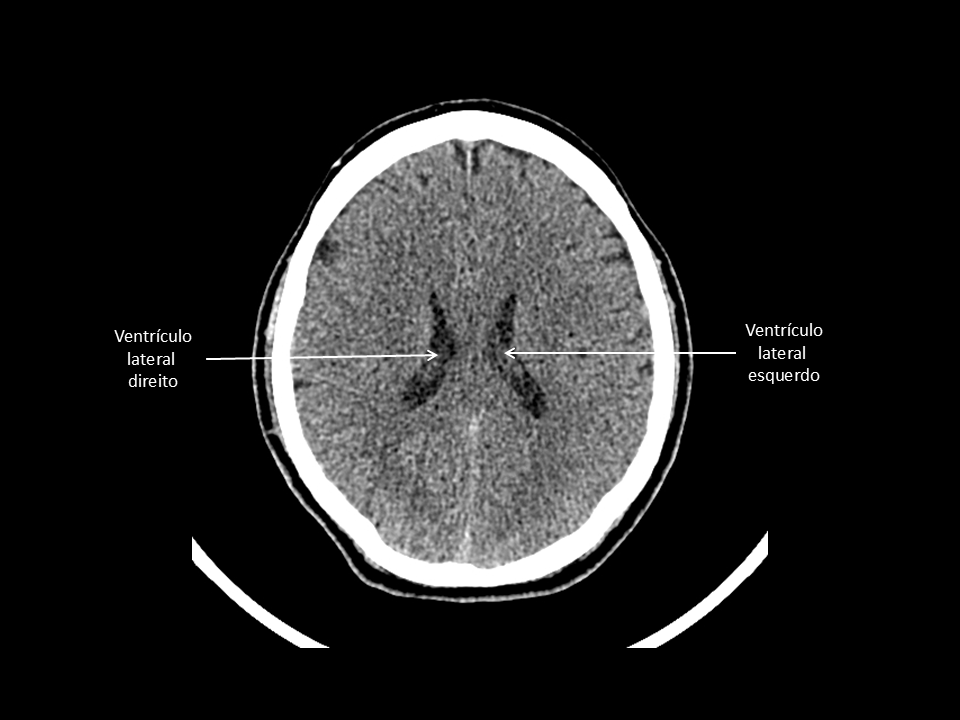

Vias de circulação liquórica
Ventrículos, aqueduto, cisternas e sulcos — o caminho do líquor

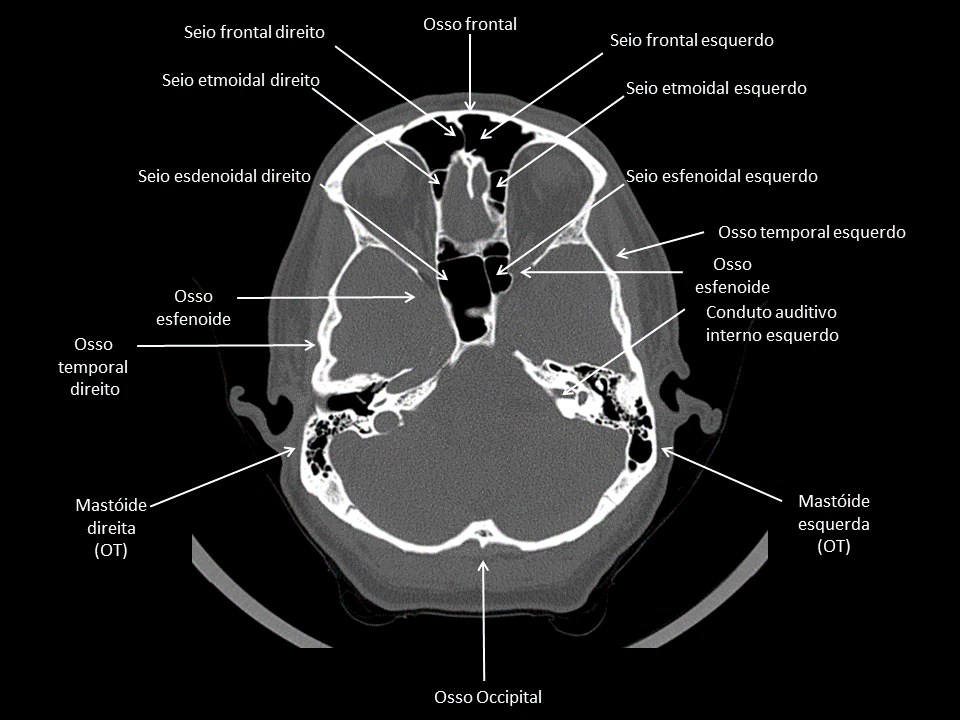

Ossos do crânio
Calota, base, seios paranasais, mastoides e suturas

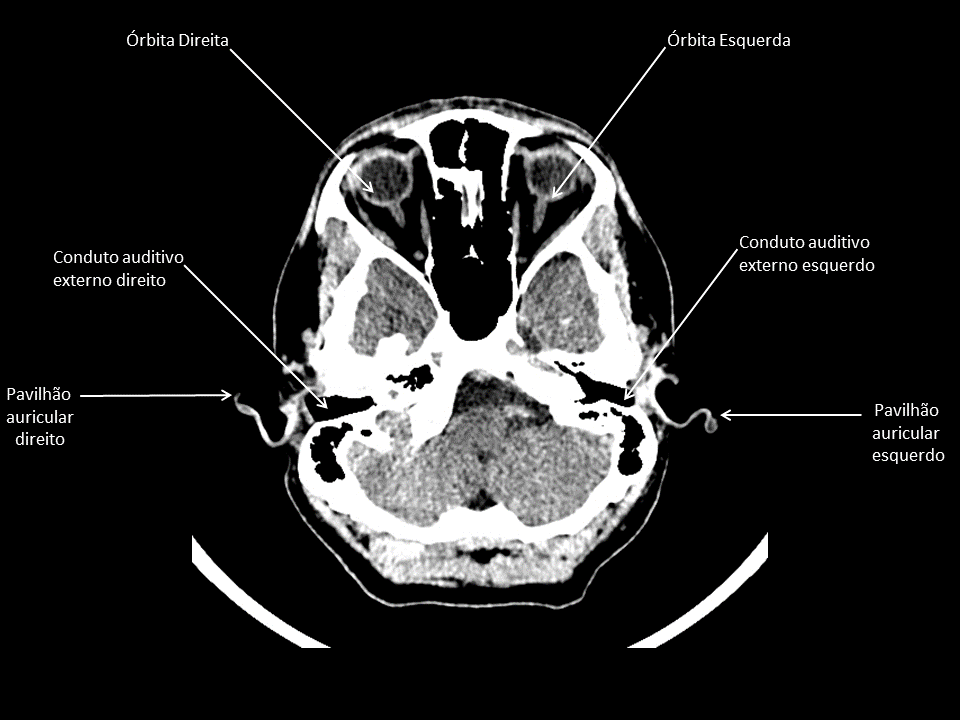

Partes moles do crânio
Órbitas, pavilhões auriculares e condutos auditivos externos
Fundamentos
A escala Hounsfield em uma tabela
Toda a leitura de uma TC se reduz a comparar densidades. A escala é calibrada em dois pontos fixos — a água vale 0 UH e o ar vale −1000 UH — e tudo o mais se posiciona entre eles. Decorar esta tabela é o atalho mais rentável do aprendizado: ela transforma “mais claro” e “mais escuro” em números, e números em diagnóstico.
Por que a janela muda tudo
O olho humano distingue cerca de 60 tons de cinza, e a escala Hounsfield tem 4000 valores. A janela escolhe qual faixa desses 4000 será mapeada nos 60 tons: fora dela, tudo vira branco ou preto. É por isso que o mesmo corte, em janelas diferentes, é literalmente outro exame.
Por que a fase de contraste importa
O contraste não é um corante permanente: ele circula. Arterial (25–35 s), pancreática (40 s), portal (70 s), nefrográfica (90 s), excretora (7–10 min). Pedir ou ler a fase errada é o erro mais comum do abdome — e é o que faz um cálculo desaparecer ou uma lesão nunca aparecer.
Por que rolar a série inteira
Um corte isolado não diz se algo é tubo ou nódulo, se é contínuo ou focal, se a fissura migra para a frente. A leitura tomográfica é um movimento, não uma foto — e é exatamente por isso que este manual foi construído em torno do scroll.
Material educacional. As imagens são cortes de exames reais usados para ensino de anatomia tomográfica e não substituem laudo, avaliação clínica ou protocolo institucional.
